塑料焊接相关知识点介绍

更新时间:2017-04-19 16:43:53

一、常见塑料的识别方法





塑料种类

特            征

PVC

黑色的烟并有刺激性的汽味

PE

无烟,有类似蜡烛燃烧时的液滴流下,并有蜡烛燃烧时的气味产生。

PP

无烟,有类似蜡烛燃烧时的液滴流下,并有汽油燃烧时的气味产生。

PA

无烟,拉伸时会成丝状,并有蛋白质燃烧时的气味产生。

PC

有黑黄色的烟产生,有甜味产生。

ABS

有黑烟产生,类似煤烟的火焰,有甜味产生。





二、塑料成型加工的微观原理





塑料在高温和压力下,分子链开始运动;在运动过程中相互缠绕在一起,随着温度的降低,分子链彼此缠绕在一起被“冻结”而硬化,重新组成一个新的产品。



三、塑料焊接的连接方式



方式一:

机械连接

压力夹连接

逢合

铆接

螺栓连接

钉子连接



方式二:

非机械连接

热封

胶水粘接

焊接



四、塑料焊接的方法



•摩擦焊接
•超声波焊接
•高频焊接
•热风焊接
•热楔焊接
•热板焊接
•挤出焊接
•激光焊接

不同型材焊接方式→器材

板材的焊接方式

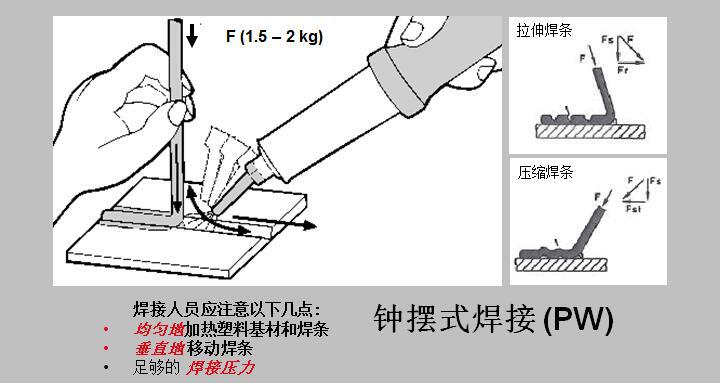

焊条钟摆焊接  →手动工具

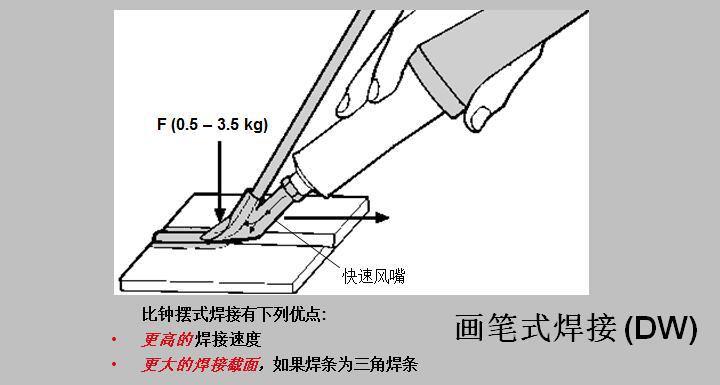

焊条画笔焊接  →手动工具        (这两类方式都需要使用到焊条)

挤出焊接     →挤出式焊枪



膜材的焊接方式


单焊缝交叠焊接

双焊缝交叠焊接

卷边焊接

贴带焊接

          →交叠式、贴带焊接机



五、塑料焊接基本原理





•一般来说, 只有相同的塑料材料 才能被焊接到一起 (个别例外,如PVC-U和PVC-P能够被焊接到一起)。



•只有热塑性塑料才能被焊接



• 不是所有的热塑性塑料都是可焊接的, 其结构和分子量决定着实际可焊与否。
不可焊接的材料例如:
 - 超高分子量聚乙烯/HDPE ( 分子量> 1’000’000)
 - 聚甲基丙烯酸甲酯PMMA ( 浇铸成型级)
 - 聚四氟乙烯/PTFE



•影响焊接质量的工艺因素
 -温度、压力和速度。

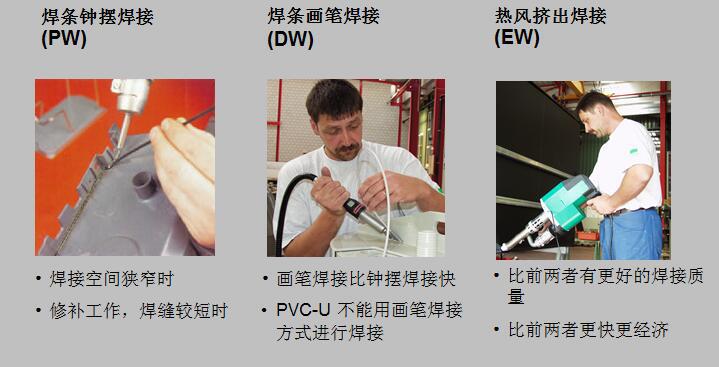

六、焊接方式的选择(图解)

























































七、焊接准备工作


焊接区域和焊条:

•干燥, 清洁, 不能有油滴和油脂类物质
•不能有金属屑或木屑
•不能有槽口
•不能有氧化层存在
 (在进行焊接操作之前最好把待连接部位用刀刮去一层)

压缩空气:

•不能含有油和水

八、焊接质量的评估

【评估1】

正确焊接的焊缝:

•焊条要轻微的失去光泽
•在两部分焊接层面之间没有槽口
•平直的焊接突起
•特别对于 PVC来说:

 - 泡沫要形成平滑的焊珠

 - 没有颜色变化 (如变黄或褐色)

•特别对于 PE, PP, PVDF来说:

 - 在两边都要形成光滑的焊珠

 - 焊接区域的表面要发暗


【评估2】

有缺陷的焊缝:

•没有产生焊珠或焊条几乎不变暗
>> 温度太低或者
>> 焊接速度太快
>> 焊接力量太小

•两部分焊接层之间有槽口

>> 焊接层之间的距离太大

【评估3】

有缺陷的焊缝:

•尤其对于 PVC: 焊珠呈现褐色或发黄包
>> 温度太高或速度太慢
•尤其对于 PE, PP, PVDF: 发亮的焊接区域车
>> 温度太高或速度太慢
