激光气体检测模块新应用——无人机搭载检测系统

更新时间:2022-01-20 15:50:43

在全球范围内,天然气生产装置和生物沼气工厂的数量一直在增长。对于逃逸出来的甲烷(天然气和沼气的主要成分)浓度检测变得逐渐重要起来。用于检测甲烷气体泄漏的便携式设备也开始逐步批量使用了,Axetris公司新型的LGD Compact 模块被证实非常适用于这类便携式检测设备。


天然气和沼气在当今世界经济发展中成为了重要的燃料种类之一,这些燃料通过长输管线及城市燃气管网分布于各处,安全问题是首要考虑的因素。从传输管线中泄漏出来的甲烷,会造成主要的安全隐患;于此同时,也会对气候环境保护是一种巨大的挑战,因为甲烷也是一种温室气体,甚至比CO的危害更大。不幸的是,许多的燃气管网线路都比较老旧,很容易造成泄漏,并且有时候常规交通工具搭载的检测设备无法到达泄漏点进行作业。因此,便携式和无人操作式的泄漏检测设备逐渐变得重要起来。


应用的挑战性


对于测量天燃气传输管线和城市燃气管网的泄漏,目前的泄漏检测设备都会碰到一些难点,主要来源于不稳定的检测环境条件:如太阳辐射的影响,环境温度的变化,泄漏气体测量读值的波动变化,还有突然的起风可能造成从泄漏点泄漏出来的甲烷气团很快地被稀释等情况。甚至于大面积的区域检测需求,必须要求相关的检测设备有很快的检测响应速度。


一旦泄露气体被发现,泄漏源具体是什么会被进一步探究。如果有其它的生物甲烷在泄漏源附近,进一步的探查是非常必要的,因为这样可避免代价昂贵的,不必要的开挖天然气管线的工作。




无人机搭载的泄漏检测设备,集成了由Axetris 公司提供的LGD Compact模块



TDLS 技术结合占用区域小


可调谐二极管激光光谱技术已经被证实可用于检测甲烷及其他碳氢类气体的测量,其主要的技术优势在于:快速响应时间,气体的高选择性,低检测限及宽泛的动态测量量程⸺可从低于ppm检测浓度到%含量。结构非常紧凑的LGD Compact 模块非常适用,并易于集成到便携式设备中。由于具有非常低的功耗,LGD Compact 模块也非常适合于靠电池供电的检测设备并可保证一整天的持续工作状态。LGD Compact 模块属于免标定产品,并且模块具有非常小的零点漂移的特性,所以可推荐客户每年只做一次零点漂移和量程线性的校准工作。


加上可同时测量乙烷浓度的功能,LGD Compact 模块可快速判定泄漏源的种类;这样可避免使用额外的检测乙烷浓度的设备,如比对其他测量方式的话,双气体同时测量可以减少相应的检测时间。


在泄漏检测应用中,Axetris公司的技术优势:

·      适用于便携式应用,结构紧凑及重量很轻

·      快速响应时间;T90< 1 秒

·      气体的高选择性测量  / 没有误报

·      结构坚固和免标定功能


系统集成方式多样化


LGD Compact 模块具有紧凑的尺寸及可选的集成选项,可非常方便地集成在几乎所有的泄漏检测设备中,包括天然气上游,下游工艺的泄漏检测应用。LGD Compact模块具有长期的测量稳定性,在固定式检测应用中是非常重要的技术优势,该模块有可能在多年长期使用过程中,在不做常规重新标定的情况下仍然可保持良好的检测性能。





当用于载具搭载的泄露测试设备时,LGD Compact 模块的集成几乎没有任何局限性⸺特别是集成到小型电动车或者无人机的状况下,是因为LGD Compact 模块的安装尺寸足够紧凑并且重量足够轻,仅有600g。这样的占用面积小且低功耗的优势可适用于非常有难度的应用场所,比如海上平台的泄漏检测,水下泄漏的科研项目等。

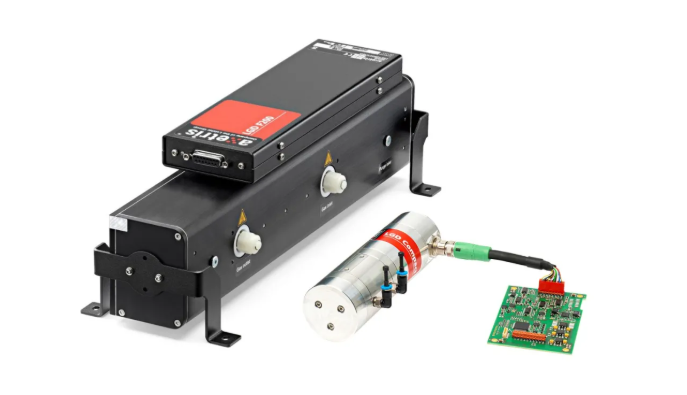

Axetris LGD 模块适用于OEM 集成


Axetris公司的激光气体检测模块(LGD)是一款独立式的,可检测NH₃,HCl, CH₄,CO₂,C₂H₆,C₂H₂,(H₂O)等气体。模块设计非常适用于OEM 系统集成,可为不同行业的气体浓度分析及检测提供解决方案。


基于可调谐二极管激光光谱技术(TDLS)的高选择性及宽泛的动态测量量程,该技术在不改变模块的任何物理结构的情况,可实现从低于ppm 检测浓度到%含量的测量。LGD 模块的设计可定制化,更加适合相关气体及应用,包括过程控制,环保行业,科研项目及医疗应用。


详细技术及产品咨询:400 007 6695
