NOVOLAS Basic AT Compact

点击次数:379次    更新时间:2017-03-16 10:33:02

· 柔性,经济;适用于多种应用

· 可与客户的生产线自动化控制系统集成

· 多重激光模块和镜头模块集成于一套系统

· 系统升级方便,适应产量增加的需求

· 多种可选部件的模块化设计,自由组合

· 接口采用工业快插接头

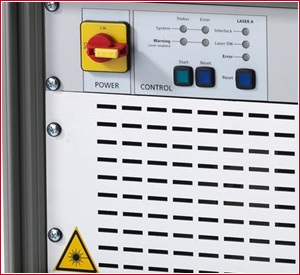

· 两通道安全互锁,符合功能级别 e

· 两种紧急停止方式:    1) 内部 (串联连接的紧急停止)    2) 外部 (外部询问紧急停止状态)

风冷式的紧凑经济型激光系统 : NOVOLAS Basic AT Compact


NOVOLAS Basic AT 和 Basic AT Compact 是专门为集成于生产线和工作站中所设计。该系统采用模块化设计,能够针对不同的应用需求选择相应的具体配置。由此可使用各种不同激光模块管和镜头实现几乎任何焊接设计。设备内部各模块互相配合,可以实现高度稳定及低成本的生产。单个设备内可以集成进入多个激光模块及镜头模块以提高产能,进而降低成本。




集成解决方案

NOVOLAS Basic AT 设备专门为客制化的集成需求而设计,设备带有各种集成选项,可依据客户的不同需求进行选择。

设备带有快插接头设计,快插接头可以非常方便与客户的集成设备快速连接。

设备可以选配各种塑料激光焊接工艺镜头及相对应的控制软件,软件的监控功能及集成辅助功能可以方便地支持集成商将设备集成进入各种生产环境。


交钥匙单机系统

如果莱丹公司的标准型设备NOVOLAS WS-AT不能满足客户的自动化需求,客户可以选择本地自动化集成商进行设备集成来满足其自动化需求。

左图的示例是一台由第三方自动化集成商集成的交钥匙单机系统,系统配置了机器人、旋转台、滚珠镜头以及NOVOLAS Basic AT。

自动化生产流水线

右图的示例是NOVOLAS Basic AT集成进入一条全自动化的生产流水线,NOVOLAS Basic AT激光设备可以独立地集成进入焊接工位,因此柔性非常高。





激光设备集成:

一项产品制造是由多个单独工艺步骤组成,在这个工艺链中,智能集成才是有效且合理的解决方案。

NOVOLAS产品专门为激光塑料焊接开发而成,可提供多样化的集成选项,设计出适合自己工艺流程的集成设备。


设备概念:

我们的激光系统以标准设备为基础,依照客户需求进行扩展延伸。

您可以采用这些扩展措施,包括有:

· 产品及夹具的编码功能;

· 使用摄像机检测部件或过程监控;

· 外部激光功率测量;

· 好坏工件质量判定及废料箱功能;

· 供料箱;

· 客户定制设备颜色。

* 若需其他选项,欢迎另外洽询。




NOVOLAS HMI(人机界面)软件

在登入时就语言和级别,有三个级别可选,均通过密码保护:


- 调试

- 生产

- 服务




调试模式

在调试模式之下,可调整与过程相关的参数,并且开通给操作员使用:

  1. 运动:可用G代码编程;

  2. 激光:功率和工艺模式;

  3. 夹紧装置:夹紧系统的功能和模式;

  4. 质量监控:监控类型的选择


生产模式

在生产模式中,操作员可以:

  1. 选择一个加工工序;

  2. 察看焊接良好(绿)和焊接不良(红)部件的数量;

  3. 选择一个质量监控的对象,针对该对象的监控以曲线显示在屏幕下方。


SystemOverview

本软件与每一套NOVOLAS Basic AT系统随货供应,可以将单独模块的状

态视觉化,在系统集成与调试的过程中提供支持。在维修服务时,可利用

本软件分析和更新系统,已预先安装了互联网遥控访问功能。



售后服务:


激光焊接设备是资产型设备,需要定期维护保养。我们的保养合同是针对系统所订立,并遵循规定的时间周期。若客户遭遇系统故障,我们的售后服务将以下列方式提供支持:

· 电话支持;

· 通过网络远程访问;

· 现场维修。







参数单位
典型值
激光器类型光纤激光器,二极管激光器
射束形状
点状
数据接口数字/模拟输入/输出、RS232、RS422/485
激光功率W
光纤耦合至200
导向激光mW
3(激光级别2/2M)
尺寸(长×宽×高mm

H6,553×500×322

电源电压V100-240
频率Hz50/60
最大电流A
6
冷却

气冷
环境条件15-35
重量kg35
激光保护等级
1(2M with aiming laser)




莱丹激光塑料焊接业务,是在该领域拥有着多年丰富经验的业务单元,并提供所有标准激光塑料焊接工艺的制造商,同时拥有掩膜焊接和滚珠焊接(Globo)两种关键的核心技术。此外,在激光同步焊接、准同步焊接、轮廓焊接、放射状焊接等各类工艺中均有明显的优势及相应的解决方案和案例。



■ 汽车


汽车内饰件

汽车外饰件汽液分离器
传感器



■ 医疗


诊断产品

医疗设备
医疗耗材

医疗辅助器材

微流体芯片特殊用途



■ 电子


传感器&光学传感器阀门&压电阀
外部壳体&传感器外壳




应用及其优势:

一、 生物医疗:干净、无排放的焊接;

二、 汽车部件:为所有规格提供高可重制性和过程安全性;

三、 电子产品:无振动、无机械压力的焊接;

四、 显微技术:精准严格限制能量应用;

五、 纺织行业:无尽且快速地接合篷布和布匹。
