合模机构

点击次数:271次    更新时间:2017-02-28 15:06:26

除了激光功率、速度及运行等进程参数之外,接合层面中的接触对于成功焊接来说也十分重要。该接触对于从吸收部件到透明的部件进行热量传递来说是必需要的,将通过一个夹紧装置(SPV)来完成。

在NOVOLAS WS-AT中有两种规格可供选择:

·SPV 150 V2

·SPV 250 V2

可根据应用灵活设置夹紧装置。

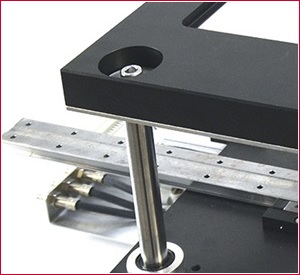

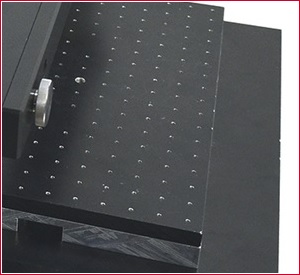

部件夹座通过定位销固定在屉板上,压紧件则安装在可抽出的夹紧框架中。根据应用不同分为夹紧玻璃和夹紧框架:

·使用夹紧玻璃将直接按压在焊缝上。作用力将以有效的方式传输到接合层面。

·若焊接过程中塑料表面有热量过高的危险,则也可使用金属框架夹紧。

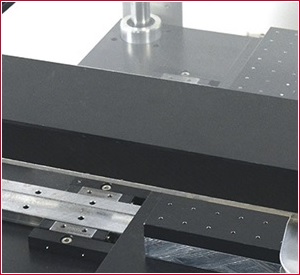

夹紧框架将置于焊缝旁边,并将作用力以偏移形式导至焊缝处。此处的区别在于外部和内部夹紧框架。这两种也均可组合使用。



近年来,激光塑料焊接这项创新技术在激光塑料焊接市场已占一席之地

一方面,目前已开发了多种焊接概念;另一方面,新的塑料材料或复合材料被开发出来应用于激光焊接。

莱丹从开始便陪伴这项技术进步发展,广大的应用范围不仅比传统技术更具优势,更能通过多元化的焊接概念带来了更灵活的优点。

而实际上,可用激光焊接的材料组合对于其他焊接技术来说通常是较大的挑战。




激光设备集成:

一项产品制造是由多个单独工艺步骤组成,在这个工艺链中,智能集成才是有效且合理的解决方案。

NOVOLAS产品专门为激光塑料焊接开发而成,可提供多样化的集成选项,设计出适合自己工艺流程的集成设备。


设备概念:

我们的激光系统以标准设备为基础,依照客户需求进行扩展延伸。

您可以采用这些扩展措施,包括有:

· 产品及夹具的编码功能;

· 使用摄像机检测部件或过程监控;

· 外部激光功率测量;

· 好坏工件质量判定及废料箱功能;

· 供料箱;

· 客户定制设备颜色。

* 若需其他选项,欢迎另外洽询。


售后服务:


激光焊接设备是资产型设备,需要定期维护保养。我们的保养合同是针对系统所订立,并遵循规定的时间周期。若客户遭遇系统故障,我们的售后服务将以下列方式提供支持:

· 电话支持;

· 通过网络远程访问;

· 现场维修。






参数单位
典型值
射束形状
点状或线状光斑
尺寸(长×宽×高
mm

标准设计型870×1378×1896

无柱形灯和显示屏

用户界面由IPC控制激光器、转轴并进行过程监控
导向激光mW
< 3
频率
Hz50/60
最大电流A16
压缩空气连接bar6
冷却

水冷或气冷式,视设计型不同,

排气量大最大55℃

重量kg大约400(视设计型不同)
激光保护等级1,2/2M
欧标合格标识




莱丹激光塑料焊接业务,是在该领域拥有着多年丰富经验的业务单元,并提供所有标准激光塑料焊接工艺的制造商,同时拥有掩膜焊接和滚珠焊接(Globo)两种关键的核心技术。此外,在激光同步焊接、准同步焊接、轮廓焊接、放射状焊接等各类工艺中均有明显的优势及相应的解决方案和案例。



■ 汽车


汽车内饰件

汽车外饰件汽液分离器
传感器



■ 医疗


诊断产品

医疗设备
医疗耗材

医疗辅助器材

微流体芯片特殊用途



■ 电子


传感器&光学传感器阀门&压电阀
外部壳体&传感器外壳




应用及其优势:

一、 生物医疗:干净、无排放的焊接;

二、 汽车部件:为所有规格提供高可重制性和过程安全性;

三、 电子产品:无振动、无机械压力的焊接;

四、 显微技术:精准严格限制能量应用;

五、 纺织行业:无尽且快速地接合篷布和布匹。
