NOVOLAS TTS

点击次数:350次    更新时间:2017-02-28 15:01:20

NOVOLAS TTS(桌面型系统)可在最小的空间内发挥最大的功能性。这个紧凑的手动工作站将所有激光塑料焊接的优势集成在一个成本低且容易编程的系统内。

· 紧凑高效的激光焊接系统

· 高性价比的生产设备

· 可为生产设定多种应用

· 跨过程的 HMI 软件

· 激光安全等级 1 级

NOVOLAS TTS 的设计紧凑,包含所有激光塑料焊接所需的组件。激光单元和工作站可以分开放置,为生产区域节省大量空间。即使工作站小巧,加工(焊接)面积仍高达 100 x 100 mm。


NOVOLAS TTS 可通过一个 Mini SPS 控制,以及利用一套由莱丹开发的 HMI(人机界面)软件编程。这套 HMI 可将过程相关的数据传输到系统,在此数据将被保存到相关项目中。焊接轮廓是以数控代码独立编程,其他参数,例如激光功率和速度,则可预先设定。


只要执行一次,之后系统便会自行运作。键盘和屏幕等输入外接设备,可以在生产时拔除,无需一直连接在设备上。必要时也可以通过网络的远程桌面访问设备。




质量监控


焊接结果的监测可以通过监测焊接过程的不同参数对象实现,基于这些不同的参数对象可以形成完整的质量监控以稳定整个焊接过程。



焊前监测:

- 尺寸检测

- 平面度检测

- 透光度检测

- 工件有无检测

- 工件位置检测

- 夹具编码检测

- 工件编码检测

焊时监测:

- 出光功率监测

- 焊接速度监测

- 温度计监测

- 工件位置以及焊接塌陷监测

- 焊接塌陷速度监测

- 合模压力监测

- 相机检测

焊后监测:

- 目检

- 正压测试

- 负压测试

- 破坏测试

- 爆破测试

- 切片观察

- 拉拔测试

质量监测





受监控的焊接结果

应用以上过程监控的组合可以得到最优的焊接结果,焊接过程的控制可以通过在线质量监控来实现,比如,使用温度计监控焊接温度,或者监控焊接塌陷或夹具夹紧压力。质量监控方法的选择取决于不同的产品应用以及不同的焊接工艺。


温度计监测

- 通过焊接温度控制及调整工艺参数

- 可监测温度范围 100 – 400 °C


力/位移监测

- 通过焊接线焊接塌陷控制及调整工艺参数

- 位移传感器 分辨率 0.01 mm ,最大量程25 mm

- 力传感器 分辨率 10 N,最大量程2000 N




设备概念:

我们的激光系统以标准设备为基础,依照客户需求进行扩展延伸。

您可以采用这些扩展措施,包括有:

· 产品及夹具的编码功能;

· 使用摄像机检测部件或过程监控;

· 外部激光功率测量;

· 好坏工件质量判定及废料箱功能;

· 供料箱;

· 客户定制设备颜色。

* 若需其他选项,欢迎另外洽询。




售后服务:


激光焊接设备是资产型设备,需要定期维护保养。我们的保养合同是针对系统所订立,并遵循规定的时间周期。若客户遭遇系统故障,我们的售后服务将以下列方式提供支持:

· 电话支持;

· 通过网络远程访问;

· 现场维修。






参数单位
典型值
激光器类型塑料焊接专用激光器、风冷
射束形状
点状
激光功率
W
40
导向激光LED
加工区mm
100×100
最大加工速度mm/s
200
最大夹紧力N
2350

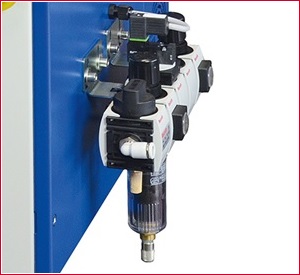

压缩空气
bar6
用户界面
用于控制激光和运动轴的嵌入式SPS
尺寸工作站(长×宽×高mm500×585×525
尺寸Basic AT compact(长×宽×高)mm550×500×325
重量 工作站
kg65
重量Basic AT compactkg35
电压V100-240
最大电流
A10
频率Hz50/60
模块之间的电缆长度
mm2000
环境条件15 - 40
控制器
Leister HMI(人机界面)
欧标合格标识




莱丹激光塑料焊接业务,是在该领域拥有着多年丰富经验的业务单元,并提供所有标准激光塑料焊接工艺的制造商,同时拥有掩膜焊接和滚珠焊接(Globo)两种关键的核心技术。此外,在激光同步焊接、准同步焊接、轮廓焊接、放射状焊接等各类工艺中均有明显的优势及相应的解决方案和案例。



■ 汽车


汽车内饰件

汽车外饰件汽液分离器
传感器



■ 医疗


诊断产品

医疗设备
医疗耗材

医疗辅助器材

微流体芯片特殊用途



■ 电子


传感器&光学传感器阀门&压电阀
外部壳体&传感器外壳




应用及其优势:

一、 生物医疗:干净、无排放的焊接;

二、 汽车部件:为所有规格提供高可重制性和过程安全性;

三、 电子产品:无振动、无机械压力的焊接;

四、 显微技术:精准严格限制能量应用;

五、 纺织行业:无尽且快速地接合篷布和布匹。
