NOVOLAS WS-AT

点击次数:1035次    更新时间:2017-03-16 10:30:10

· 适合于所有焊接方法的交钥匙成套系统

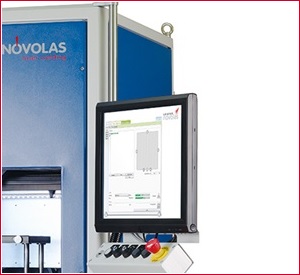

· 可扩展并且简单易用的用户界面

· 可搭载多种激光和镜头模块可提高生产率和经济性

· 可以集成在线过程及质量监控

· 模块化的结构可以方便集成入客户生产线

· 可方便集成到现有的传输系统中

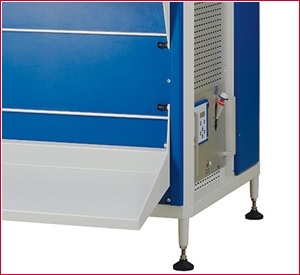

· 可选配两工位或三工位旋转台

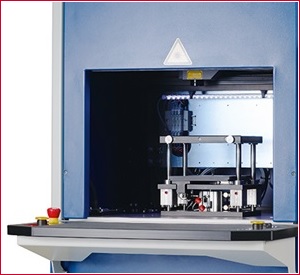

NOVOLAS WS-AT 是一套可配备多种功能的半自动工作站。除了标准规格之外,还可以增加旋转工作台和传送带。NOVOLAS 激光系统还可搭配多种配件,使功能更加完善。您可以根据您的应用及工艺客制化您的塑料激光焊接系统。


模块化的通用系统,系统包含所有工艺所需的组件,并且已经为所有选项的连接做好了准备。您可以选择您的工艺所需的各附加组件。NOVOLAS WS-AT 激光系统可配备多种激光模块和加工镜头,可提高生产率以及经济性。可以通过自动化或半自动化上下料进行优化节拍,例如使用旋转工作台。控制软件包含所有必要的工艺控制模块,并且专门为集成更多选项和组件而设计。带有好坏工件判定功能的在线质量监控直接集成在控制软件中。本套交钥匙设备经过安装后,便可立即开始生产。


一个全模块化与通用的系统。它包含塑料激光焊接工艺所需的部件并且可以方便地进行功能扩展。NOVOLAS WS-AT塑料激光焊接系统可以集成多个激光模块和镜头模块,因此可以大幅提高生产效率及降低生产成本。




质量监控


焊接结果的监测可以通过监测焊接过程的不同参数对象实现,基于这些不同的参数对象可以形成完整的质量监控以稳定整个焊接过程。



焊前监测:

- 尺寸检测

- 平面度检测

- 透光度检测

- 工件有无检测

- 工件位置检测

- 夹具编码检测

- 工件编码检测

焊时监测:

- 出光功率监测

- 焊接速度监测

- 温度计监测

- 工件位置以及焊接塌陷监测

- 焊接塌陷速度监测

- 合模压力监测

- 相机检测

焊后监测:

- 目检

- 正压测试

- 负压测试

- 破坏测试

- 爆破测试

- 切片观察

- 拉拔测试

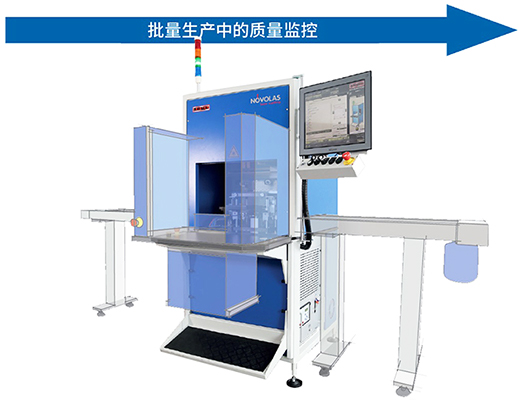

质量监测





受监控的焊接结果

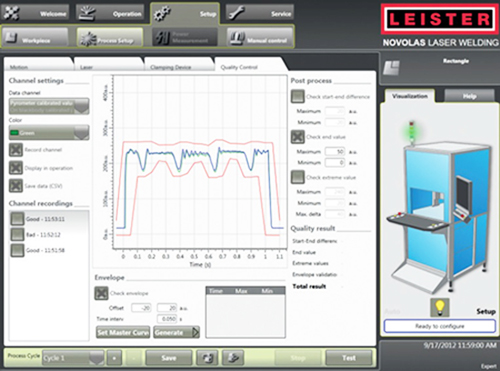

应用以上过程监控的组合,焊接过程的控制可以通过在线质量监控来实现,比如,使用温度计监控焊接温度,或者监控焊接塌陷或夹具夹紧压力。质量监控方法的选择取决于不同的产品应用以及不同的焊接工艺。


温度计监测

- 通过焊接温度控制及调整工艺参数

- 可监测温度范围 100 – 400 °C


力/位移监测

- 通过焊接线焊接塌陷控制及调整工艺参数

- 位移传感器 分辨率 0.01 mm ,量程达25 mm

- 力传感器 分辨率 10 N,量程达2000 N




设备概念:

我们的激光系统以标准设备为基础,依照客户需求进行扩展延伸。

您可以采用这些扩展措施,包括有:

· 产品及夹具的编码功能;

· 使用摄像机检测部件或过程监控;

· 外部激光功率测量;

· 好坏工件质量判定及废料箱功能;

· 供料箱;

· 客户定制设备颜色。

* 若需其他选项,欢迎另外洽询。




售后服务:


激光焊接设备是资产型设备,需要定期维护保养。我们的保养合同是针对系统所订立,并遵循规定的时间周期。若客户遭遇系统故障,我们的售后服务将以下列方式提供支持:

· 电话支持;

· 通过网络远程访问;

· 现场维修。






参数单位
典型值
激光器类型二极管激光器、光纤激光器
射束形状
点状或线状光斑
激光功率
W
光纤耦合至300,LineBeam至600
用户界面Customer specific, Ethercat
多元激光器每套系统可多达4种激光器模块
导向激光mW
< 3
电源电压V100-240风冷式激光器
电源电压V
200-240水冷式激光器
频率
Hz50/60
电流A16
压缩空气连接bar6
冷却

水冷或气冷式,视设计型不同,

排气量大,温度可达55℃

环境条件15 - 40,气冷式 up to 35
重量kg大约400(视设计型不同)
激光保护等级1,2/2M
欧标合格标识

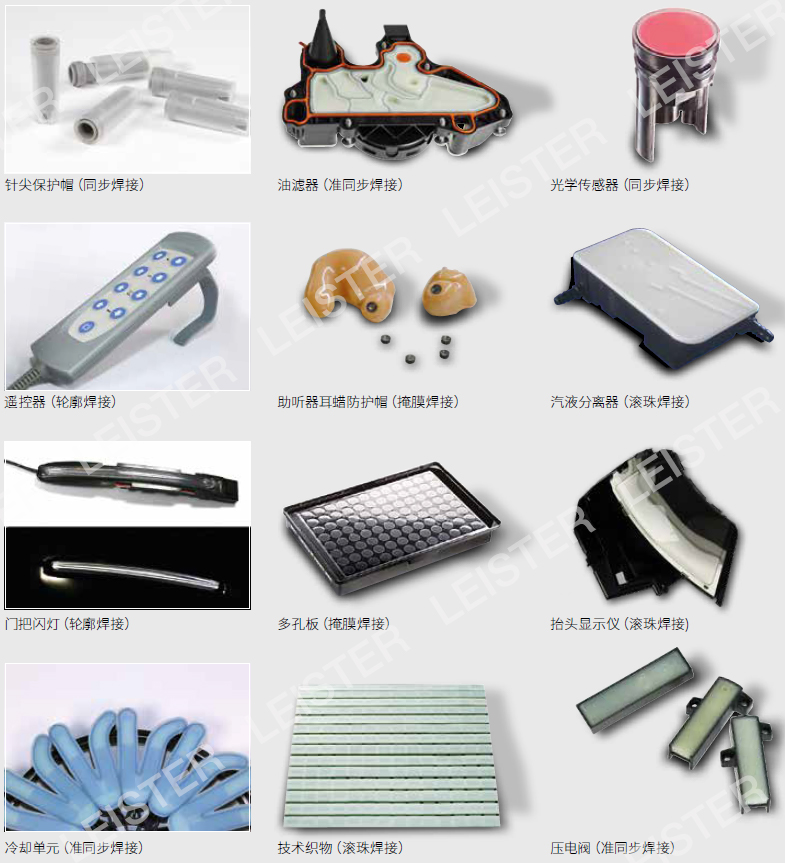

莱丹激光塑料焊接业务,是在该领域拥有着多年丰富经验的业务单元,并提供所有标准激光塑料焊接工艺的制造商,同时拥有掩膜焊接和滚珠焊接(Globo)两种关键的核心技术。此外,在激光同步焊接、准同步焊接、轮廓焊接、放射状焊接等各类工艺中均有明显的优势及相应的解决方案和案例。



■ 汽车

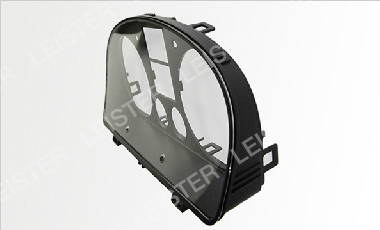

汽车内饰件

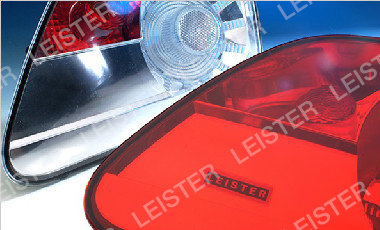

汽车外饰件汽液分离器

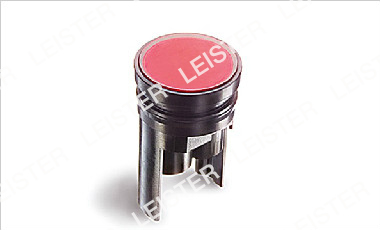

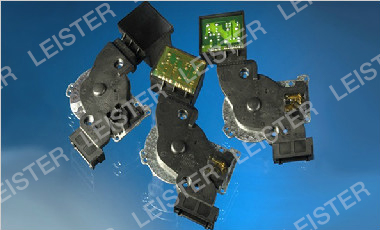

传感器

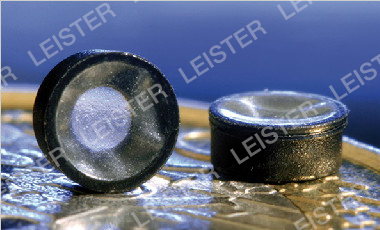

■ 医疗

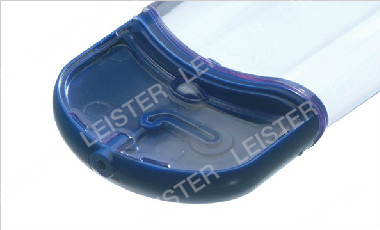

诊断产品

医疗设备
医疗耗材

医疗辅助器材

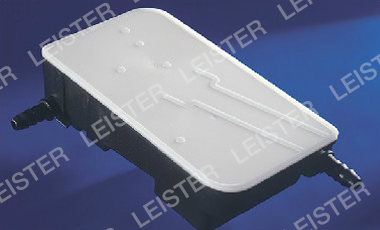

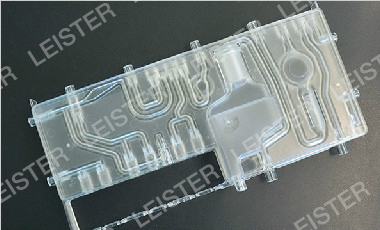

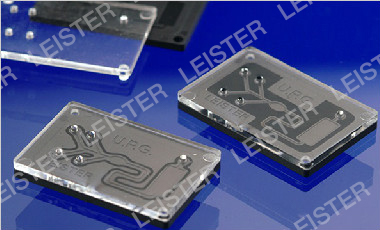

微流体芯片特殊用途



■ 电子


传感器&光学传感器阀门&压电阀
外部壳体&传感器外壳




应用及其优势:

一、 生物医疗:干净、无排放的焊接;

二、 汽车部件:为所有规格提供高可重制性和过程安全性;

三、 电子产品:无振动、无机械压力的焊接;

四、 显微技术:精准严格限制能量应用;

五、 纺织行业:无尽且快速地接合篷布和布匹。
