带有旋转工作台的 NOVOLAS WS-AT 系统

点击次数:1033次    更新时间:2017-03-16 10:30:54

· 适合于所有焊接方法的交钥匙系统

· 可扩展并且简单易用的用户界面

· 旋转工作台提高单机产量及经济效益

· 可以集成在线焊接过程监测

· 模块化的结构可以方便集成入客户生产线

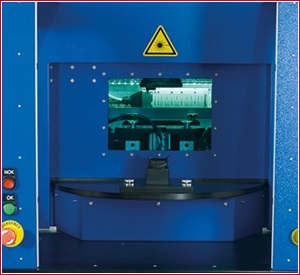

可选配的旋转工作台(RTT)可以提高NOVOLAS WS-AT塑料激光焊接系统的产量,尽管该系统还是使用手工上下料,但是配置了旋转工作台可以使得生产节拍降低,从而增加产量。WS-AT的旋转工作台设计非常方便客户的使用,同时符合机械指令规范要求。比如,工作台两边的保护装置都配置有光栅传感器,如发生误操作,能及时停止旋转工作台。

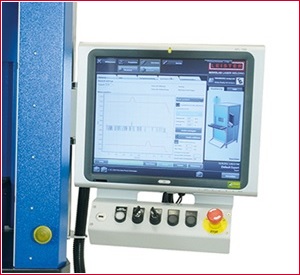

莱丹开发的人机界面(HMI)可以方便地使得用户设定焊接参数,设备操作工可以很方便地将焊接参数应用到不同的焊接过程中。根据客户需求,在线良品-次品监测也可以方便地集成进该系统。




质量监控


焊接结果的监测可以通过监测焊接过程的不同参数对象实现,基于这些不同的参数对象可以形成完整的质量监控以稳定整个焊接过程。



焊前监测:

- 尺寸检测

- 平面度检测

- 透光度检测

- 工件有无检测

- 工件位置检测

- 夹具编码检测

- 工件编码检测

焊时监测:

- 出光功率监测

- 焊接速度监测

- 温度计监测

- 工件位置以及焊接塌陷监测

- 焊接塌陷速度监测

- 合模压力监测

- 相机检测

焊后监测:

- 目检

- 正压测试

- 负压测试

- 破坏测试

- 爆破测试

- 切片观察

- 拉拔测试

质量监测





受监控的焊接结果

应用以上过程监控的组合可以得到不错的焊接结果,焊接过程的控制可以通过在线质量监控来实现,比如,使用温度计监控焊接温度,或者监控焊接塌陷或夹具夹紧压力。质量监控方法的选择取决于不同的产品应用以及不同的焊接工艺。


温度计监测

- 通过焊接温度控制及调整工艺参数

- 可监测温度范围 100 – 400 °C


力/位移监测

- 通过焊接线焊接塌陷控制及调整工艺参数

- 位移传感器 分辨率 0.01 mm ,量程达25 mm

- 力传感器 分辨率 10 N,量程达2000 N




设备概念:

我们的激光系统以标准设备为基础,依照客户需求进行扩展延伸。

您可以采用这些扩展措施,包括有:

· 产品及夹具的编码功能;

· 使用摄像机检测部件或过程监控;

· 外部激光功率测量;

· 好坏工件质量判定及废料箱功能;

· 供料箱;

· 客户定制设备颜色。

* 若需其他选项,欢迎另外洽询。




售后服务:


激光焊接设备是资产型设备,需要定期维护保养。我们的保养合同是针对系统所订立,并遵循规定的时间周期。若客户遭遇系统故障,我们的售后服务将以下列方式提供支持:

· 电话支持;

· 通过网络远程访问;

· 现场维修。






参数单位
典型值
射束形状
点状或线状光斑
尺寸(长×宽×高
mm

标准设计型870×1378×1896

无柱形灯和显示屏

用户界面由IPC控制激光器、转轴并进行过程监控
导向激光mW
< 3
频率
Hz50/60
电流A16
压缩空气连接bar6
冷却

水冷或气冷式,视设计型不同,

排气量大,温度达55℃

重量kg大约400(视设计型不同)
激光保护等级1,2/2M
欧标合格标识




莱丹激光塑料焊接业务,是在该领域拥有着多年丰富经验的业务单元,并提供所有标准激光塑料焊接工艺的制造商,同时拥有掩膜焊接和滚珠焊接(Globo)两种关键的核心技术。此外,在激光同步焊接、准同步焊接、轮廓焊接、放射状焊接等各类工艺中均有明显的优势及相应的解决方案和案例。



■ 汽车



汽车内饰件

汽车外饰件汽液分离器
传感器



■ 医疗



诊断产品

医疗设备
医疗耗材

医疗辅助器材

微流体芯片特殊用途



■ 电子


传感器&光学传感器阀门&压电阀
外部壳体&传感器外壳




应用及其优势:

一、 生物医疗:干净、无排放的焊接;

二、 汽车部件:为所有规格提供高可重制性和过程安全性;

三、 电子产品:无振动、无机械压力的焊接;

四、 显微技术:精准严格限制能量应用;

五、 纺织行业:无尽且快速地接合篷布和布匹。
